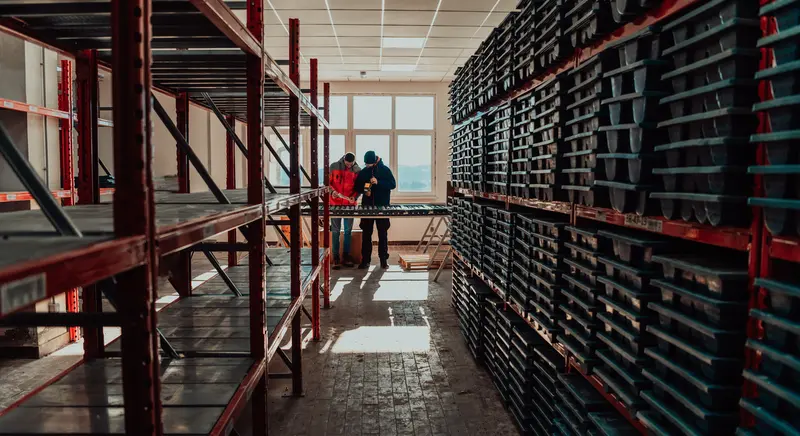

Mezaninos e Plataformas Metálicas: Expandindo a Área Útil de Fábricas com Segurança
Mezaninos e plataformas metálicas são soluções de engenharia eficazes para **expandir a área útil de fábricas com segurança**. Eles permitem duplicar ou triplicar o espaço de produção, armazenagem ou escritórios, sem a necessidade de novas construções. A Solutec AM, especialista em estruturas metálicas em Manaus, projeta e instala essas soluções, garantindo otimização espacial, durabilidade e total conformidade com as normas técnicas brasileiras.
Critérios de Projeto e Análise de Cargas em Mezaninos
O projeto de um mezanino metálico é um complexo exercício de engenharia estrutural. Ele visa garantir a segurança, funcionalidade e durabilidade da estrutura. O primeiro passo é a determinação rigorosa das **cargas** que a estrutura deverá suportar.
As **cargas permanentes** incluem o peso próprio da estrutura, laje e equipamentos fixos. Já as **cargas variáveis** abrangem pessoas, materiais armazenados e equipamentos móveis. Todas são calculadas conforme a **NBR 6120 – Cargas para o cálculo de estruturas de edificações**.
Em regiões como Manaus, a consideração das **cargas de vento** (conforme **NBR 6123**) é crucial. Em situações específicas, cargas sísmicas também são avaliadas. Isso garante a estabilidade global da estrutura, prevenindo riscos e assegurando a longevidade do investimento.
O dimensionamento envolve a seleção de materiais e perfis adequados. O **aço estrutural**, geralmente das classes **ASTM A36** ou **ASTM A572 Grau 50**, é preferido. Ele oferece alta resistência à tração e compressão, ductilidade e uma excelente relação resistência/peso.
A **NBR 8800 – Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios** é a norma fundamental. Ela rege o cálculo e detalhamento de todos os elementos estruturais. Isso inclui vigas, pilares e conexões, garantindo a conformidade técnica.
Utilizamos softwares de **análise estrutural por Elementos Finitos (FEM)**. Eles modelam o comportamento da estrutura sob diversos carregamentos. Assim, verificamos tensões, deformações e deslocamentos, assegurando a integridade do projeto.
O controle de **deformações e vibrações** é um aspecto crítico. Mezaninos industriais com equipamentos sensíveis exigem limites rigorosos de **flecha (deflexão)**. Isso evita desconforto, danos a equipamentos e problemas estéticos.
A análise de vibração considera a frequência natural da estrutura. Também avalia as frequências de excitação esperadas. É vital para um ambiente de trabalho seguro e produtivo.
As **conexões**, sejam parafusadas ou soldadas, são projetadas para transmitir forças com eficiência e segurança. Elas representam um dos pontos mais críticos da estrutura. A **segurança contra incêndio** também é primordial.
Especificamos revestimentos intumescentes ou outros sistemas de **proteção passiva contra fogo**. Isso é feito conforme a legislação local e normas de segurança. A Solutec AM integra todos esses critérios, superando as expectativas de segurança e desempenho.
Sistemas Estruturais para Mezaninos Industriais: Versatilidade e Eficiência
A escolha do sistema estrutural é uma decisão de engenharia estratégica. Ela impacta a capacidade de carga, o vão livre e o custo total do mezanino. Existem diversas configurações, cada uma com vantagens específicas para diferentes aplicações.
As **vigas laminadas**, como perfis I ou H, são amplamente utilizadas. Elas são fáceis de fabricar e ideais para vãos médios e cargas moderadas. Oferecem uma solução econômica e robusta para muitos projetos.
Para vãos maiores ou quando o peso próprio precisa ser reduzido, as **vigas treliçadas** ou **vigas celulares** são mais eficientes. As treliças vencem grandes vãos com menos material. Além disso, facilitam a passagem de instalações elétricas, hidráulicas e de climatização.
Para cargas muito elevadas ou vãos grandes, projetamos **vigas de alma cheia soldadas** (built-up sections). Elas são fabricadas sob medida a partir de chapas de aço. Isso otimiza a seção transversal, resultando em maior rigidez e capacidade de carga.
Um sistema avançado é o de **vigas mistas de aço e concreto**. Nele, uma laje de concreto é conectada à viga de aço por **conectores de cisalhamento (stud bolts)**. Essa combinação aproveita a resistência do concreto à compressão e a do aço à tração.
O resultado são estruturas mais leves e rígidas, capazes de vencer grandes vãos. Elas também permitem menor altura de viga, otimizando o pé-direito disponível.
Os sistemas de piso variam conforme a aplicação. A **laje steel deck** (laje mista de aço e concreto) é popular pela rapidez, leveza e por atuar como fôrma permanente. Para alto tráfego ou ventilação, o **piso grade (gradil metálico)** é ideal.
Em áreas de armazenagem ou para empilhadeiras, usamos **chapas xadrez (checker plate)** ou lisas com revestimento antiderrapante. Os pilares, geralmente perfis H ou tubos, são dimensionados para suportar cargas axiais e momentos das vigas.
O sistema de **contraventamento** é fundamental para a estabilidade lateral. Pode ser por **barras diagonais (X-bracing)**, **K-bracing** ou **pórticos rígidos**. Ele protege contra forças horizontais como vento e sismos, prevenindo a flambagem dos pilares.
A Solutec AM avalia cada projeto individualmente. Assim, recomendamos o sistema estrutural mais adequado. Nosso objetivo é equilibrar desempenho, custo e prazo para cada cliente.
Processos de Fabricação e Montagem: Precisão e Segurança
A excelência na fabricação e montagem é tão crucial quanto o projeto estrutural. O processo inicia com a **engenharia de detalhamento**. Nela, os projetos de cálculo viram desenhos de fabricação e montagem.
Esses desenhos especificam cada corte, furação, solda e conexão. Isso garante que as peças se encaixem perfeitamente no canteiro de obras. Softwares **CAD/CAM** e **modelagem 3D (BIM)** são essenciais para evitar interferências e otimizar o processo.
Na fase de **fabricação**, chapas e perfis de aço são cortados com precisão. Utilizamos equipamentos **CNC (Controle Numérico Computadorizado)**, como corte a plasma, oxicorte ou laser. As furações são feitas por puncionadeiras ou furadeiras CNC, garantindo exatidão para conexões parafusadas.
A **soldagem** é um processo crítico, realizado por soldadores qualificados e certificados. Eles seguem procedimentos específicos (EPS/RQPS) para garantir a integridade das juntas. Técnicas como **FCAW** e **SAW** são usadas para alta produtividade e qualidade.
O **controle de qualidade de solda** é rigoroso. Inclui inspeções visuais e **ensaios não destrutivos (END)**. Métodos como ultrassom, partículas magnéticas ou líquido penetrante detectam descontinuidades.
Após a fabricação, as peças recebem **tratamento de superfície**. Isso geralmente envolve jateamento abrasivo para remover óxidos. Em seguida, aplicamos sistemas de **pintura industrial** (primers epóxi, acabamentos poliuretânicos) ou **galvanização a quente**.
Essa proteção **anticorrosiva** garante durabilidade, especialmente em ambientes agressivos como Manaus. A **logística** de transporte das peças pré-fabricadas é planejada. O objetivo é otimizar o carregamento e manter a integridade dos componentes.
A **montagem** no local é feita por equipes especializadas. Utilizamos guindastes, plataformas elevatórias e manipuladores telescópicos. A sequência é planejada para garantir a segurança dos trabalhadores e a estabilidade da estrutura.
A segurança é prioridade, com aplicação rigorosa das **Normas Regulamentadoras (NRs)**. Destacam-se a **NR-35 (Trabalho em Altura)** e a **NR-18 (Indústria da Construção)**. Verificamos constantemente as tolerâncias de montagem.
Isso assegura o alinhamento e nivelamento da estrutura. A Solutec AM gerencia todo o ciclo do projeto. Desde o detalhamento até a entrega final, garantimos um processo integrado e de alta qualidade. Para saber mais sobre nossas soluções, clique aqui.
Benefícios e Aplicações Estratégicas de Mezaninos Metálicos
Mezaninos e plataformas metálicas são soluções estratégicas para a otimização de espaço. Eles permitem que fábricas e indústrias expandam sua área útil sem a necessidade de adquirir novos terrenos ou realizar grandes obras civis. Isso se traduz em significativa economia de tempo e recursos.
Essas estruturas são ideais para diversas aplicações. Podem ser usadas para criar novos espaços de produção, áreas de armazenagem vertical otimizadas ou escritórios administrativos elevados. Também são perfeitas para suportar equipamentos pesados ou abrigar linhas de montagem adicionais.
A flexibilidade do aço permite adaptações futuras. É possível reforçar, expandir ou até mesmo desmontar e remontar um mezanino em outro local. Essa versatilidade garante um investimento de longo prazo, adaptável às mudanças das necessidades industriais.
No Polo Industrial de Manaus, onde o espaço é um recurso valioso, a Solutec AM oferece expertise local. Nossas soluções são projetadas para as demandas específicas da região, garantindo eficiência operacional e conformidade. Para mais insights, visite nosso blog.
Como Reduzir Seus Riscos?
❌ Risco
Colapso por Sobrecarga Não Prevista: Mezaninos utilizados para cargas superiores à capacidade de projeto (ex: uso de empilhadeiras em mezaninos dimensionados para estoque manual) podem colapsar, causando acidentes graves e danos materiais.
✅ Solução
A Solutec AM dimensiona os mezaninos para a carga real de uso, com sinalização obrigatória de capacidade máxima e ART CREA-AM, garantindo segurança e conformidade legal.
❌ Risco
Interdição por Não Conformidade NR-12: Mezaninos sem guarda-corpo adequado (altura mínima 1,20m), rodapé ou piso antiderrapante estão sujeitos a interdição imediata pelo Ministério do Trabalho em fiscalizações NR-12, com multas e paralisação da produção.
✅ Solução
Todos os mezaninos da Solutec AM são projetados e executados em conformidade total com a NR-12, com laudo de conformidade e ART CREA-AM incluídos no escopo do projeto.
❌ Risco
Ausência de ART e Responsabilidade Civil: Mezaninos instalados sem ART CREA-AM transferem toda a responsabilidade civil por acidentes para o proprietário, podendo resultar em processos judiciais milionários em caso de colapso ou acidente.
✅ Solução
A Solutec AM emite ART CREA-AM para projeto e execução de todos os mezaninos, garantindo a responsabilidade técnica do engenheiro e protegendo o proprietário legalmente.
Perguntas Frequentes
Sobre mezaninos e plataformas metálicas industriais
P:Qual a capacidade de carga de um mezanino metálico industrial?
A capacidade varia conforme o projeto: mezaninos para estoque leve suportam 300-500 kgf/m², para estoque pesado 500-750 kgf/m², e para maquinário industrial pesado até 1.000 kgf/m² ou mais. O dimensionamento segue a NBR 8800 e deve ser calculado por engenheiro habilitado.
P:Quais são os requisitos da NR-12 para mezaninos industriais?
A NR-12 exige: guarda-corpo com altura mínima de 1,20m, rodapé de 0,20m, travessa intermediária, escadas com corrimão bilateral, piso antiderrapante (coeficiente de atrito ≥ 0,4) e sinalização de capacidade de carga máxima em local visível.
P:É necessário ART para instalar um mezanino industrial?
Sim. Todo mezanino com capacidade acima de 300 kgf/m² ou área superior a 50m² exige projeto estrutural assinado por engenheiro civil ou mecânico com ART junto ao CREA-AM. A ausência de ART pode resultar em interdição pelo CREA ou pelo Ministério do Trabalho.
P:Qual a diferença entre mezanino e plataforma metálica industrial?
O mezanino é uma estrutura permanente que cria um segundo nível de piso, geralmente com acesso por escada e área mínima de 50m². A plataforma metálica é uma estrutura elevada para acesso a equipamentos ou processos, podendo ser menor e com finalidade operacional específica.
P:Quanto tempo leva para instalar um mezanino metálico industrial?
Um mezanino de 200-500m² pode ser instalado em 7-15 dias úteis após a fabricação (que leva 15-25 dias). A vantagem do aço é que a fabricação ocorre fora do galpão, minimizando a interferência na produção durante a instalação.
Resumo Estratégico
Mezaninos e plataformas metálicas industriais permitem expandir a área útil de fábricas no PIM sem novas construções, aproveitando o pé-direito de 6-8m dos galpões. A capacidade de carga varia de 300 kgf/m² (estoque leve) a 1.000 kgf/m² (maquinário pesado), dimensionada conforme NBR 8800. A NR-12 exige guarda-corpo de 1,20m, rodapé de 0,20m e piso antiderrapante. A instalação leva 7-15 dias após a fabricação.
🔗 Leia Também:
📚 Referências Normativas e Técnicas
[2] Norma Regulamentadora No. 12 (NR-12) - Segurança no Trabalho em Máquinas e Equipamentos
[3] ABNT NBR 6118:2014 - Projeto de estruturas de concreto - Procedimento
⚖️ Compromissos Técnicos e Legais
Responsabilidade Técnica (ART): Todos os serviços executados pela Solutec AM são acompanhados de Anotação de Responsabilidade Técnica (ART) emitida por engenheiros registrados no CREA-AM, conforme a Lei nº 6.496/1977 e Resolução CONFEA nº 1.025/2009.
Natureza Informativa: Este artigo tem caráter técnico-consultivo. A aplicação das soluções aqui descritas exige análise individual por engenheiro habilitado, com emissão de ART e projeto executivo adequado às condições específicas de cada obra.
