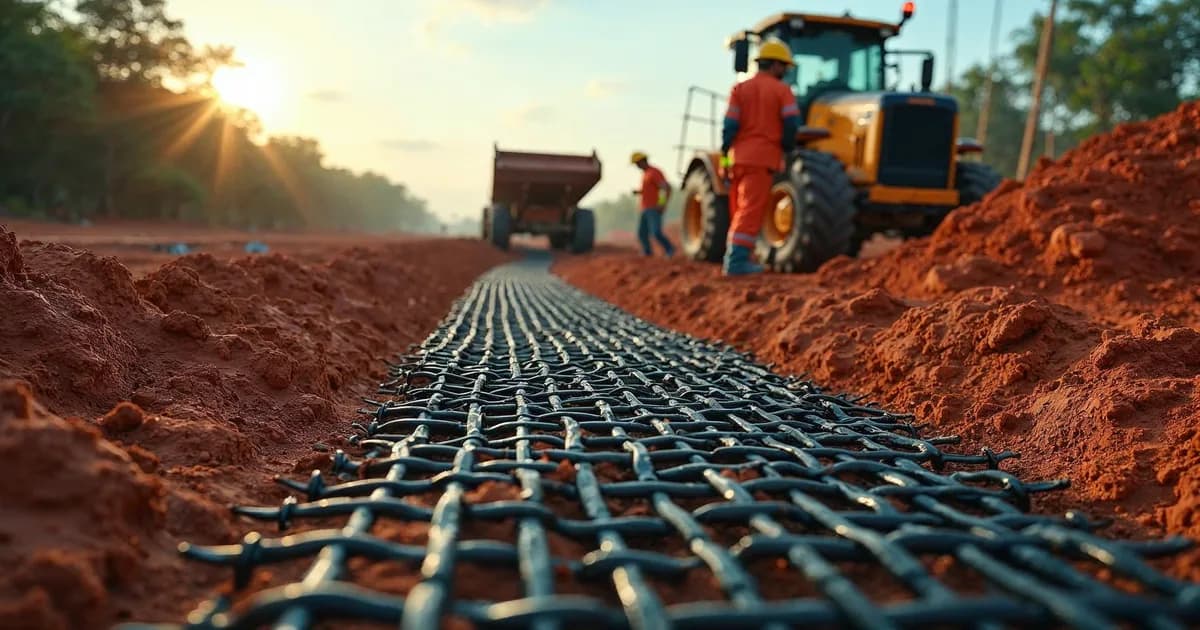

Geogrelhas e Geocélulas no PIM: Reforço de Solos Lateríticos

O Polo Industrial de Manaus (PIM), um dos maiores complexos fabris da América Latina, enfrenta desafios geotécnicos singulares devido à predominância de solos lateríticos e, em muitas áreas, solos moles saturados. A construção e manutenção de infraestruturas críticas, como pátios industriais, vias de acesso para cargas pesadas e plataformas para equipamentos de grande porte, exigem soluções de engenharia robustas e eficientes. Neste contexto, o emprego de geossintéticos, como geogrelhas e geocélulas, emerge como uma estratégia fundamental para o reforço e estabilização desses solos, garantindo a durabilidade e segurança das operações industriais.

1. Por Que Solos Lateriticos Saturados do PIM Exigem Reforco Sintetico

A região do Polo Industrial de Manaus (PIM) é caracterizada por um perfil geotécnico complexo, onde predominam solos lateríticos e, em áreas de várzea ou baixadas, solos moles saturados. Os solos lateríticos, embora apresentem boa estabilidade em seu estado natural e não perturbado, são extremamente sensíveis à saturação e à perturbação mecânica, resultando em perda de resistência e colapso estrutural.

O perfil laterítico típico na Amazônia Legal compreende crostas ferruginosas, horizontes bauxíticos, e camadas argilosas mosqueadas ou saprolíticas, ricas em caulinita e óxidos de ferro e alumínio. A estrutura tipo “pó de café”, cimentada por óxidos, confere alta sucção matricial, mas essa cimentação é frágil e pode ser desfeita sob saturação e carregamento, levando a recalques significativos e perda de capacidade de suporte.

Solos moles, como argilas orgânicas e siltes saturados, são comuns em áreas de baixada e margens de rios, apresentando baixa resistência ao cisalhamento (c_u entre 10–25 kPa) e alto índice de vazios. A construção de pátios industriais e vias de acesso sobre esses solos sem reforço adequado resulta em recalques diferenciais excessivos, instabilidade e custos de manutenção elevados, comprometendo a operação industrial.

A umidade natural dos solos lateríticos na Amazônia frequentemente se encontra próxima ou acima da umidade ótima de compactação, conforme a ABNT NBR 7182:2016, dificultando a obtenção de densidades elevadas e módulos de resiliência adequados. A presença de umidade e a suscetibilidade ao colapso sob tensões de confinamento superiores a 80–100 kPa tornam o reforço com geossintéticos uma solução técnica e economicamente viável para estabilizar o subleito mole Amazonia.

Propriedades Críticas dos Solos Lateríticos

• Colapsibilidade: Sob saturação e carregamento, a estrutura porosa pode colapsar, gerando recalques.
• Baixa Permeabilidade: Horizontes argilosos (10⁻⁶–10⁻⁸ m/s) podem reter água, exacerbando a saturação.
• Variação de Volume: Embora as argilas sejam de baixa atividade (caulinita), a presença de esmectitas em horizontes mais profundos pode induzir expansão.

2. Geogrelha Biaxial: Intertravamento e Quando Especificar

As geogrelhas biaxiais são geossintéticos com estrutura bidimensional de malha aberta, fabricadas em polipropileno (PP), polietileno de alta densidade (PEAD) ou poliéster (PET), com nós rígidos ou soldados. Sua principal função é o reforço por intertravamento mecânico e atrito entre o solo e a geogrelha, aumentando a rigidez composta do sistema solo-reforço.

Sob carregamento, as partículas do material granular (brita, solo laterítico compactado) penetram nas aberturas da malha (aperture 25–65 mm típicos), gerando um travamento efetivo. Este mecanismo restringe a deformação lateral do solo, mobilizando a resistência à tração da geogrelha e, consequentemente, elevando a capacidade de suporte do subleito.

A resistência biaxial, ou seja, em duas direções ortogonais (MD/TD), torna essas geogrelhas particularmente adequadas para aplicações onde as cargas são distribuídas em um plano, como em bases e sub-bases de pavimentos e pátios. A ABNT NBR 15221 e ABNT NBR 15222 estabelecem os ensaios de tração para geossintéticos, enquanto a ASTM D6637 é a norma específica para ensaios de tração em geogrelhas.

A especificação de geogrelha biaxial pavimento industrial é recomendada para bases de pavimentos flexíveis ou semi-rígidos em solos de capacidade moderada a baixa (CBR entre 3% e 10%), onde o objetivo é reduzir a espessura da camada granular, aumentar a vida útil do pavimento e controlar recalques. Em pátios de estocagem de minério, grãos ou contêineres, a geogrelha atua como reforço e separação, prevenindo a contaminação da camada granular pelo subleito mole.

Vantagens da Geogrelha Biaxial no PIM

• Redução de Espessuras: Permite diminuir em 20-40% a espessura das camadas de brita ou solo granular.
• Aumento do Módulo Resiliente: Eleva o módulo resiliente equivalente do subleito em 1,5 a 3 vezes.
• Controle de Recalques: Distribui as tensões de forma mais uniforme, minimizando recalques diferenciais.

3. Geocelula PEAD: Confinamento Celular e Ganho de Capacidade de Carga

As geocélulas são estruturas tridimensionais, tipo “favo de colmeia”, geralmente fabricadas em PEAD (polietileno de alta densidade), com alturas típicas de 75–200 mm para pátios e vias, e 100–250 mm para taludes. Seu mecanismo principal de funcionamento é o confinamento celular do material de preenchimento, que pode ser areia, brita ou solo laterítico compactado.

Ao confinar o material granular dentro de suas células, a geocélula limita a expansão lateral do solo sob carga, aumentando a tensão confinante (σ3) e, consequentemente, a resistência ao cisalhamento do material preenchido. O solo confinado desenvolve uma coesão aparente (c_r) e uma maior capacidade de suporte, conforme a equação de Mohr-Coulomb modificada (τ = c_r + σ’·tanφ).

Este sistema de confinamento celular distribui as tensões de forma mais profunda e expande a “área de influência” da carga, reduzindo as tensões de contato transmitidas ao subleito mole. Isso é particularmente vantajoso em solos com baixa capacidade de suporte (CBR < 2%) ou em áreas sujeitas a cargas concentradas e cíclicas, como pátios de estocagem e plataformas para equipamentos pesados.

Embora não exista uma norma ABNT específica para geocélulas, sua caracterização e desempenho são avaliados por normas como a ASTM D6992 (resistência à fluência do PEAD) e ASTM D638 (tração em tiras poliméricas). A aplicação de geocélula PEAD para reforço de solo é eficaz para estabilização de taludes, proteção contra erosão, e como camada de reforço superficial em pavimentos sujeitos a tráfego pesado, onde o controle de recalques diferenciais é crítico.

Benefícios do Confinamento Celular no PIM

• Aumento da Capacidade de Carga: Eleva a capacidade de suporte do solo em até 5 vezes em solos moles.
• Controle de Recalque Diferencial: Minimiza a formação de trilhos e deformações localizadas sob cargas concentradas.
• Versatilidade de Preenchimento: Permite o uso de materiais locais, incluindo solos lateríticos, reduzindo custos de transporte.

4. Geogrelha x Geocelula x Geocomposto: Quadro Decisorio por Tipo de Carga

A escolha entre geogrelhas, geocélulas ou geocompostos para reforço de solos lateríticos e moles no PIM depende fundamentalmente das condições de carregamento, do tipo de solo de fundação e dos objetivos de desempenho. Cada geossintético possui mecanismos de reforço distintos que se adequam melhor a cenários específicos de aplicação industrial.

As geogrelhas são ideais para reforço de base e sub-base de pavimentos, onde a distribuição de cargas é mais uniforme e o objetivo é aumentar o módulo resiliente do subleito. Elas atuam por intertravamento, restringindo a deformação lateral do material granular e mobilizando a resistência à tração do geossintético, conforme preconizado pela AASHTO R50 e M288.

As geocélulas, por sua vez, são mais eficazes em situações de solos muito moles (CBR < 2%) ou onde há cargas concentradas e cíclicas, como em pátios de estocagem de contêineres ou plataformas de guindastes. O confinamento celular do material de preenchimento aumenta drasticamente a capacidade de carga e minimiza o recalque diferencial solo saturado.

Geocompostos, que combinam geotêxteis com geogrelhas ou outros elementos, oferecem múltiplas funções, como separação, filtração e reforço. São indicados para situações onde, além do reforço, é necessário controlar a migração de finos do subleito para a camada granular, ou prover drenagem, sendo uma solução mais completa para solos complexos da Amazônia Legal.

5. Dimensionamento e Normas: Tracao, Fluencia e Ancoragem em Terreno Amazonico

O dimensionamento de geogrelhas e geocélulas no PIM exige uma abordagem rigorosa, considerando as características dos solos amazônicos e as cargas industriais. A ABNT NBR ISO 10318-1:2018 estabelece a terminologia, mas é fundamental compreender que, até 2026, não existe uma NBR específica de produto para geogrelhas ou geocélulas. O projeto baseia-se em normas de ensaio e documentos setoriais.

Para geogrelhas, a resistência à tração de longo prazo (LRFD – Load and Resistance Factor Design) é calculada a partir da resistência de pico, aplicando-se fatores de redução para fluência (creep), danos de instalação e intemperismo químico/biológico. A ASTM D6637 é a norma de ensaio de tração, e a ABNT NBR 16920:2021 (Parte 1: Muros e Aterros) é a referência para projeto de aterro reforcado com geogrelha PIM.

A DNIT 380/2022-PRO é um documento crucial para aterros sobre solos moles com uso de geossintéticos, definindo critérios de investigação geotécnica, parâmetros de projeto (fatores de segurança, critérios de recalque) e requisitos mínimos para as propriedades dos geossintéticos. Esta norma estabelece diretrizes para a resistência à tração de longo prazo e os fatores de redução aplicáveis, essenciais para a segurança e durabilidade das obras na Amazônia.

Para geocélulas, o dimensionamento foca no aumento da capacidade de carga do solo confinado e no controle de recalques. Embora não haja NBR específica, a resistência à fluência do PEAD (ASTM D6992) e a resistência à tração das tiras poliméricas (ASTM D638) são parâmetros importantes. O projeto deve considerar a altura da geocélula, o tipo de material de preenchimento e a interação com o subleito, especialmente em solos lateríticos com potencial de estabilização de solo laterítico em Manaus.

A ancoragem e o comprimento de sobreposição dos geossintéticos são críticos para garantir a transferência de tensões e a integridade do reforço. Em solos lateríticos, a capacidade de atrito e intertravamento deve ser verificada, enquanto em solos moles, a distribuição de tensões e o controle de recalques são os focos principais. Todos os projetos executados pela Solutec AM são acompanhados por ART (Anotação de Responsabilidade Técnica) emitida pelo CREA-AM, garantindo a conformidade com as normas e a segurança da obra.

6. Instalacao e Inspecao: Erros Comuns e Checklist em Campo

A eficácia do reforço com geogrelhas e geocélulas depende diretamente de uma instalação correta e de um rigoroso controle de qualidade em campo. Erros comuns durante a instalação podem comprometer o desempenho do sistema e levar a falhas prematuras da infraestrutura industrial no PIM.

Um dos erros mais frequentes é a preparação inadequada do subleito. O subleito deve ser devidamente nivelado, compactado (quando possível) e livre de materiais orgânicos, raízes ou pedras pontiagudas que possam danificar o geossintético. A umidade do solo laterítico deve ser controlada para evitar a colapsibilidade e garantir a estabilidade inicial.

A sobreposição insuficiente das geogrelhas ou geocélulas é outro ponto crítico. As normas de projeto, como a DNIT 380/2022-PRO, especificam comprimentos mínimos de sobreposição para garantir a continuidade do reforço e a transferência de tensões entre os painéis. A falta de tensionamento adequado da geogrelha antes do lançamento da camada granular também pode reduzir sua eficiência.

Para as geocélulas, o preenchimento inadequado das células, com material não especificado ou com vazios, compromete o confinamento celular e a capacidade de carga. O material de preenchimento deve ser compactado em camadas, garantindo que as células estejam completamente preenchidas e que a geocélula esteja em contato íntimo com o subleito.

Checklist de Instalação em Campo (Solutec AM)

• 1. Preparação do Subleito: Nivelamento, compactação e remoção de detritos. Verificação da umidade do solo laterítico.
• 2. Desdobramento do Geossintético: Geogrelhas e geocélulas estendidas sem rugas ou dobras, conforme o projeto.
• 3. Sobreposições: Verificação dos comprimentos mínimos de sobreposição e fixação (grampos, amarrações).
• 4. Tensionamento (Geogrelhas): Garantir que a geogrelha esteja tensionada antes do lançamento da camada granular.
• 5. Preenchimento (Geocélulas): Uso do material especificado, preenchimento completo das células e compactação em camadas.
• 6. Lançamento da Camada Granular: Lançamento cuidadoso para evitar danos ao geossintético, com espessura mínima de proteção.
• 7. Controle Tecnológico: Ensaios de compactação da camada granular e inspeção visual contínua.

A Solutec AM, como executora de serviços industriais no PIM, prioriza a qualidade em todas as etapas, desde o projeto geotécnico até a instalação em campo. A emissão de ART e a elaboração de um dossiê técnico detalhado para cada projeto reforçam o compromisso com a engenharia de excelência e a segurança operacional das infraestruturas industriais na Amazônia Legal.
